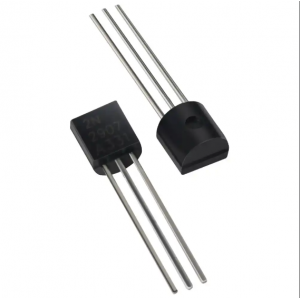

數字溫度傳感芯片 - T1820
Mouse over image to zoom
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫平均電流2μA（AVG=8，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
可定制的測溫精度：±0.1℃/±0.5℃
測溫分辨率：16位輸出 0.004°C
溫度轉換時間可配置：15.3ms/8.5ms/5.2ms/2.2ms
較大112bit額外E2PROM空間用于存放用戶信息
標準單總線接口
加熱芯片自診斷功能
產品介紹
T1820X系列是數字模擬混合信號溫度傳感芯片，較高測溫精度±0.1℃，用戶無需進行校準。溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。
芯片內置16-bit ADC，分辨率0.004°C，具有-103°C到+153°C的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。為了簡化系統應用，芯片的ID搜索、測溫數據內存訪問、功能配置等均基于數字單總線協議(One Wire，OW)指令，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問。單總線通信接口是通過共用一根數據總線來實現多節點傳感采集與組網的低成本方案，傳輸距離遠、支持節點數多，便于空間分布式傳感組網。較多可支持100個節點100至500米長的測溫節點串聯組網。
芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。
一、數字溫度傳感芯片 - T1820的特性：
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫平均電流2μA（AVG=8，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
可定制的測溫精度：±0.1℃/±0.5℃
測溫分辨率：16位輸出 0.004°C
溫度轉換時間可配置：15.3ms/8.5ms/5.2ms/2.2ms
較大112bit額外E2PROM空間用于存放用戶信息
標準單總線接口
加熱芯片自診斷功能
二、數字溫度傳感芯片 - T1820的應用：
替代 PT100/PT1000 方案
替代 NTC 方案
電子體溫計
超低溫冷鏈物流
熱表、氣表、水表
板級溫度監控
工業儀器儀表
電力端子測溫
